防尘封 首页 >> 产品中心 >> 往复密封 >> 防尘封



PU6型
设计说明:PU6型防尘圈采用聚氨酯材料,非常耐磨。可用在非常恶劣的工况,例如液压支架,采矿机械。
内径凸缘可避免防尘圈因柱塞的运动而产生扭动,同时也可避免防尘圈与活塞杆密封之间产生困压现象。
外缘密封唇可封闭安装沟槽,能有效防止外物侵入。
主唇能有效刮除污物,防止污物和水雾从柱塞面进入缸体,且能在回缩的柱塞表面留下残余油膜,延长整个系统使用寿命。
此结构节省空间,便于安装。沟槽设计简单,便于加工。是目前应用最广范的结构形式。



工况条件

温度范围(℃)              - 40~120
最高速度(m/s)                 4



表面粗糙度                  Ra
静密封面ΦD1/ΦD2 (μm)      1.6 max

动密封面Φd1(μm)            0.4 max

沟槽侧面 L1 (μm)            3.2 max

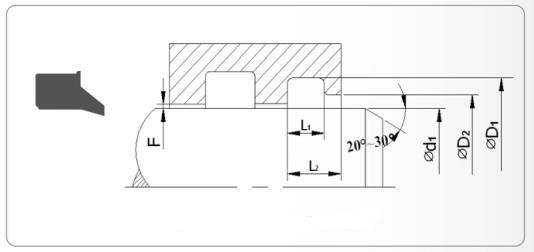

规格尺寸

Φd1(f9) ΦD1(H10) ΦD2(H10) L1     L2
 45 55.6  48  5.3
 45 61  50  6.5
 50 60.6  53  5.2
 60 70  67  6.3  10
 60 70  63
 60 70.6  63  5.3
 60 72 65  6.5
 60 76  65  6.5
 63 73.7  66  5.2
 70 80.6  73  5.3
 70 82.2  76  7.2  12
 70 86  75  6.5
 85 93.6  88 5.3
 85 98  92  7.5  11.5
 85 101   90 6.5
 90 102  96  7.2  11.7
 90 106.3  95.3  11
 95 107  101  7.1  12
 95 111  101  7.1  12
 100 112  106  7.2  12
 100 112  106  9.2
 100 115 110  7.2  12
 100 115 110  9.5  14
 105 115  110  7.2  12
 105 120  112  7.2  12
 105 125  111  11
 115 127.2  121  7.2  12
 115 135 121 11
 120  132.2   126   7.2 12
 120 135  130  9.5  14
 120 140  126  11
 125 137  131  7.5  12
 130 142.2  136  7.2  12
 140 152.2  146  7.7 12
 140 155  150  9.5  14
 140 155  147  12
 140 160  146  12
 150 162.2  156  7.6  12
 160 175  167.6  102  18
 160 180  172  10.2  18.5
 160 184  167  13
 170 182.2  176  7.7  12
 170 194  177  13
 180 204  187 13
 180 200 192.5  12.5  18.5
185  200 192.5  10.2  16
185 205 195 10.2  18
200 220  210 10.3  18.3
210  226  221 12
210  225  220  9.5  14
220 235  227.6   10.2  16
220 244  227 12
230  250 240 10.2  18
230 250  237  13
230 254 237  13
235 255  245 10.2  18
235  259  242  13
240  260  250  10.2  18
260  280  272.5  12.5  18.5
260  284  267  13
260  280  270.5  10.2  18
260  275  270 9.5  14
290 310  303.5  12.5  18
290  314  298  14
295  315  308.5  12.5  18
295  315  302  13
320 340  330  10.2  18
340  360  350  10.2  18
340  364  348  12.6
355  375  365  10.2  18
380  400  393.5  12.5  18
390  410  400  10.2  18
