静密封 首页 >> 产品中心 >> 往复密封 >> 静密封

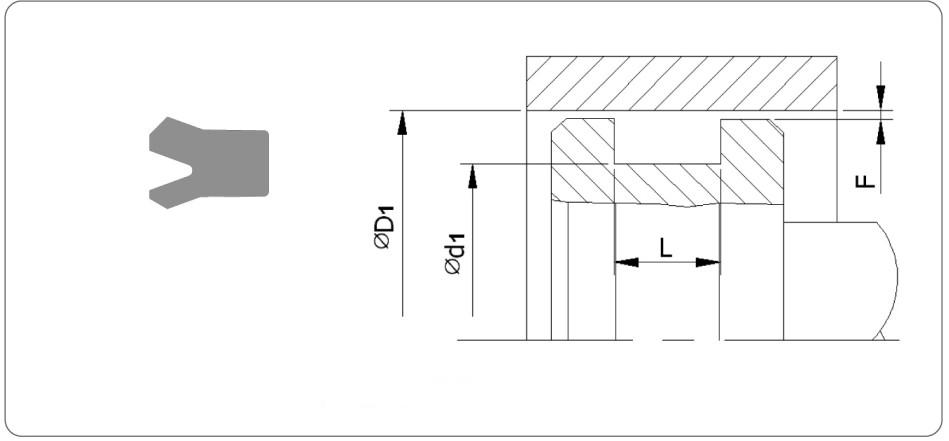

Y型静密封

  设计说明: Y型密封圈设计用作油缸静密封,由聚氨酯材料制成。可代替传统的O型圈加挡圈的组合。采用双唇设计,使密封件内外纯分别贴紧槽底及油缸,提高密封性能。其独特的设计和材料,使其可适应较大的挤出间隙。



工况条件

工作介质                  矿物油              水乳化液
温度范围(℃)           -30~+100              0~+60
最高压力(MPa)             70                  70
最大挤出间隙F(mm)           0.4                0.4



表面粗糙度             Ra
静密封面ΦD1(μm)      1.6 max
动密封面Φd1(μm)      1.6 max
沟槽侧面 L1 (μm)      3.2 max



  规格尺寸

 ΦD1(H10) Φd1(f9)    L             ΦD1(H10) Φd1(f9)    L
100 92  8.2    167  159  8.2
112  104  8.2    183  157  8.2
127  119  8.2    195  184  11.2
142  134  8.2    202  194  8.2
151  143    202.5  194  8.5
154  146  8.2    210  202  8.2
162 154  8.2    215  204  11.2
