夹布油封 首页 >> 产品中心 >> 旋转密封 >> 夹布油封

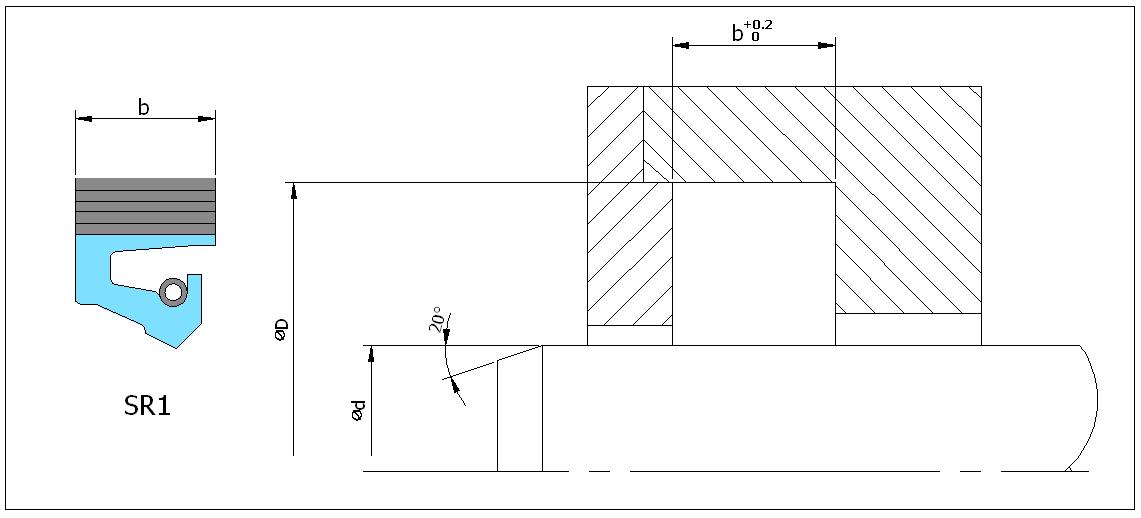

一般说明

   夹布油封主要应用于轧机及重型机械里的传动部分。它将夹布硫化在橡胶密封圈上,利用拉伸弹簧增加密封唇口对旋转轴的径向压紧力。SR1型应用于密封介质能提供充分润滑的场合



使用工况

       橡胶材料:                NBR                    FKM
      密封介质:       矿物油 合成油 润滑脂          酸、碱介质
      温度:         -25℃至+100℃                   -15℃至+200℃
      速度:         max 25m/s                        max 28m/s
      压力:         max 0.05Mpa(0.5bar)            max 0.05Mpa(0.5bar)



规格尺寸

Ød       ØD       b Ød       ØD       b Ød       ØD       b

  80        112      12.5
 100       125      12.5
105       145      16
 110       135      12.5
110       140      16



115       140      15
120       150      16
125       165      16
130       160      14
140       170      15



150       180      16
160       200      16
170       200      16
180       220      16
190       220      16



195       235      16
200       240      16
205       245      16
210       250      16
220       260      16



230       280      20
240       280      16
250       290      16
260       300      15
270       310      20


280       320      16
290       330      20
300       344      20
310       354      20
320       360      20



330      374       20
340      380       20
350      394       20
360      400       20
370      420       20

 380      420       20
385      429       20
390      430       20
395      432       18.5
400      440       20



406.4    457.2      21
410      460       22
415      465       22
420      460       20
430      480       22



440      480       26
450      500       22
480      530       22
500      550       22
510      560       22



520      570       22
525      575       22
530      580       22
540      590       22
550      600       23.5



560      610       22
565      615       22
570      620       22
580      620       25
585      635       22



590       640       22
600       650       22
600       660       30
605       655       22
610       674       25



620       684       25
625       655       20
640       684       20
660       704       20
680       730       20

 685       737       20
690       740       22
695       745       20
700       764       25
710       760       20



730       770       20
735       799       25
750       810       25
760       800       20
760       820       25



770       834       25
780       844       25
800       860       30
805       869       25
830       894       25



840       904       25
860       920       25
880       940       30
890       954       25
900       960       27



910       974       25
930       994       25
950       1014      25
955       1019      25
970       1020      30



1000      1064      25
1020      1084      25
1060      1124      25
1110      1174      25
1130      1194      25



1200      1264      25
1225      1275      24
1480      1544      25
1600      1680      25
