骨架油封 首页 >> 产品中心 >> 旋转密封 >> 骨架油封



一般说明
–TB型为外金属骨架唇式密封件
–TB型带有防尘唇,可阻止灰尘及其他固体污染物进入,从而保护主唇,该型号推荐用于受污染的环境
–金属外壳与沟槽之间静态密封能力有限,因此不适宜密封低粘度介质
–拥有良好的径向刚度
–良好的配合稳定性,使密封件在沟槽内安装牢固且精确
–应用范围广泛,例如减速器,机床,电机,泵,重型工程用途



使用工况

      橡胶材料:                NBR                     FKM
      密封介质:      矿物油 合成油 润滑脂            酸、碱介质
      温度:      -25℃至+100℃ 短期可达120℃        -15℃至+200℃
      速度:                 max 18m/s                max 24m/s
      压力:          max 0.05Mpa(0.5bar)           max 0.05Mpa(0.5bar)

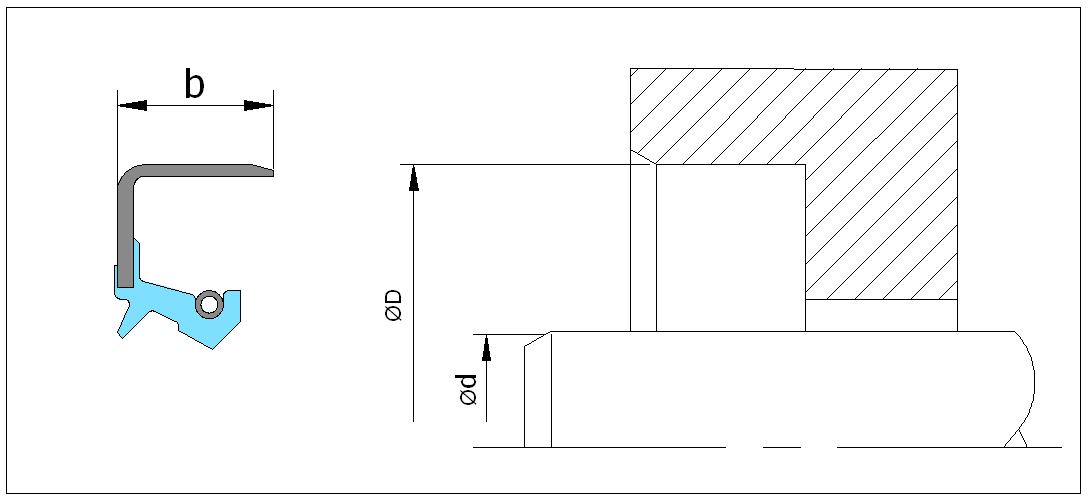

规格尺寸

Ød      ØD        b Ød      ØD        b Ød      ØD        b

35       50       8
38       55       9
40       55       8
40       58       8
40       60       10



42       65       12
45       62       9
48       70       12
50       72       12
52       75       12



55       78       12
58       80       12
60       82       12
65       88       12
67       90       12



68       95       13
70       92       12
75       100      13
80       105      13
85       110      13

90      115      13
95      120      13
100     125      13
105     135      14
110     140      15



115     145      14
120     150      14
125     155      14
130     160      14
135     165      14



140     170      14
145     175      14
150     180      15
160     190      16
170     200      16



180     210      16
190     220      16
200     240      20
210     250      25
220     260      22

230      260       22
240      280       19
250      310       25
260      320       25
280      340       28



290      350       25
300      360       25
