骨架油封 首页 >> 产品中心 >> 旋转密封 >> 骨架油封



一般说明
–SPS型为外金属骨架唇式密封件
–使用不锈钢弹簧片取代常用的紧箍弹簧
–该型号特别适用于受污染及有尘埃的场合
–金属外壳与沟槽之间静态密封能力有限,因此不适宜密封低粘度介质
–拥有良好的径向刚度
–良好的配合稳定性,使密封件在沟槽内安装牢固且精确
–主要用于重载机械且环境恶劣的密封



使用工况

      橡胶材料:                NBR                     FKM
      密封介质:      矿物油 合成油 润滑脂            酸、碱介质
      温度:      -25℃至+100℃ 短期可达120℃        -15℃至+200℃
      速度:                 max 18m/s                max 24m/s
      压力:          max 0.05Mpa(0.5bar)           max 0.05Mpa(0.5bar)

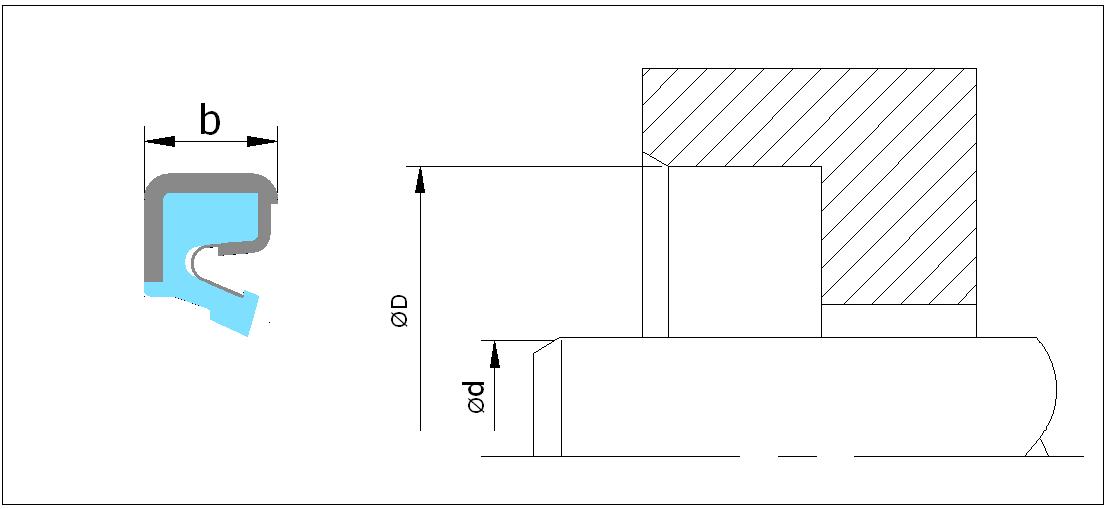

规格尺寸

Ød       ØD       b Ød       ØD       b Ød       ØD       b

38        57       9.5
40        55       10
40        60       10
40        62       10
42        60       10



42        62       8
45        62       10
45        65       10
48        65       10
50        65       10



50        70       10
50        72       10
60        75       8
60        80       10
62        80       10

65       85      10
69       90      8.5
70       90      10
75       95      10
75       100     10



80       100     10
85       110     10
89       110     10
90       110     10
100      130     12



115      140     12
140      165     10
140      170     15
175      205     15
230      295     15

330      370       18
360      400       18
420      460       20
440      480       20
460      500       20



500      540       20
565.15   615.9      22.25
889      939.8      22
